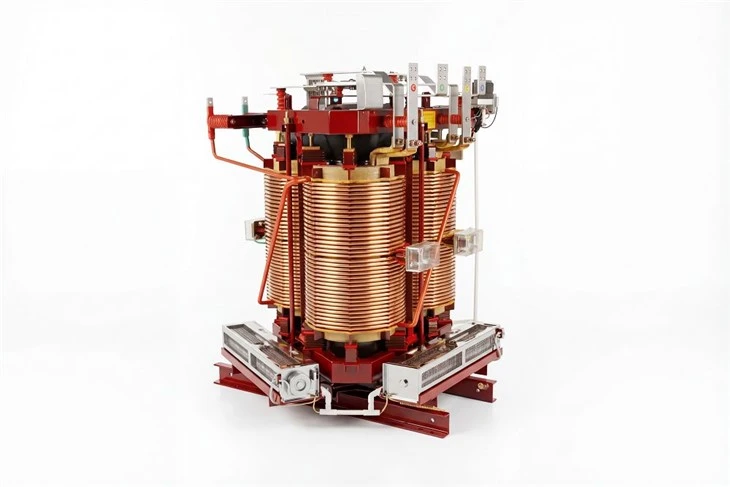

ترانسفورماتور ایزوله سه فاز

ترانسفورماتور برق نوع خشک غیر محصورشده کلاس C با هسته های درجه C تولید شده توسط سیستم عایق NOMEX® شناخته شده UL ساختار، ایمنی و قابلیت اطمینان معقول تری دارد. حفاظت از محیط زیست، صرفه جویی در انرژی. حفاظت در برابر آتش و انفجار. ضد رسوب مقاومت در برابر گرد و غبار و رطوبت و ظرفیت اضافه بار. قوی، اندازه کوچک، نگهداری آسان و مزایای دیگر. طراحی محصول پیشرفته، ساختار معقول، ظاهر زیبا، شاخص های اصلی عملکرد بهتر از استانداردهای داخلی است. برای استفاده در محیط هایی با نیازهای حفاظت در برابر آتش بالا، نوسانات بار زیاد و عملیات بارگذاری مکرر مناسب است. برای ساختمان‌های مسکونی، فرودگاه‌ها، ایستگاه‌ها، اسکله‌ها، متروها، بیمارستان‌ها، نیروگاه‌ها، صنایع متالورژی، مراکز خرید، مناطق مسکونی و پتروشیمی‌ها قابل استفاده است. نیروگاه های هسته ای، زیردریایی های هسته ای و مکان های دیگر.

1: ایمنی
ترانسفورماتور از سیستم عایق{0}کلاس C مبتنی بر کاغذ NOMEX® شرکت DuPont، با درجه مقاومت در برابر حرارت 220 درجه استفاده می‌کند. با تاخیر در شعله، تاخیر در شعله، خود خاموش شدن، غیر سمی بودن و مقاومت در برابر آتش مشخص می شود.
با استفاده از تجهیزات پیشرفته VPl و فناوری اشباع فشار خلاء. UL لاک اشباع کننده با کیفیت بالا و کاغذ جامد NOMEXR® را برای تشکیل یک سیستم عایق هیبریدی، مقاومت عالی در برابر رطوبت تشخیص داد، به طوری که ترانسفورماتور نوع باز غیر محصورشده-نوع خشک{4}}برای مقاومت در برابر نفوذ آب کافی است. و داشتن:
●استحکام کششی و پارگی بالا.
●ضد-اصطکاک و ضد{1}}عملکرد بالا.
●استحکام فشاری بالا ساختار عایق پایدار و قوی را تحت اتصال کوتاه یا سایر استرس های مکانیکی تضمین می کند.
●محصول دارای مقاومت عالی در برابر رطوبت، ضد رسوب-می باشد. گرد و غبار، کپک، اسپری ضد نمک و عملکرد عالی دیگر.
اندازه کوچک و وزن سبک. کاغذ DuPont NOMEX® به عنوان ماده عایق اصلی استفاده می شود و به عنوان سیستم عایق هیبریدی در داغ ترین نقطه ترانسفورماتور استفاده می شود. این محصول دارای درجه{2}}مقاومت در برابر حرارت بالا است و ساختار سیم‌پیچ از نوع غیر کپسوله‌ای و باز- است و اثر اتلاف حرارت آن بهتر است، بنابراین ترانسفورماتور از نظر اندازه کوچک و وزن سبک است.
عایق اصلی ترانسفورماتور کاغذ NOMEXR دارای یک ثابت دی الکتریک بسیار کم (1.5-2.5)، نزدیک به ثابت دی الکتریک هوای اطراف (≈1)، از کاغذ NOMEX® بر روی سایر مواد عایق استفاده می کند که دارای مقاومت مشابه با همان قدرت میدان الکتریکی هستند. بر این اساس ترانسفورماتور.
عایق پلی آمید معطر NOMEX یک ماده عایق الکتریکی با کیفیت بالا در سطح جهانی شناخته شده است که به دلیل مقاومت در برابر حرارت، ثابت دی الکتریک پایین و خنک کننده آن است:
●پایداری طولانی مدت-در 220 درجه حفظ کنید.
●می تواند عملکرد کوتاه مدت-در دمای 350 درجه را تحمل کند
● عملکرد پایدار را در محدوده وسیع دما و رطوبت حفظ می کند.
● قادر به ذوب، جریان و اکسید شدن در 250 درجه نیست.
● در دمای 750 درجه گاز سمی یا خورنده منتشر نمی شود.

2: قابل اعتماد
پلاک فوق العاده به دلیل اتخاذ ساختار جدید، مواد جدید، فناوری جدید، شرایط اتلاف گرما خوب، عمر حرارتی طولانی و ظرفیت اضافه بار قوی، توانایی اجرای قوی دارد.
استفاده از مواد عایق الکتریکی با کیفیت بالا، کاغذ NOMEX®، عایق الکتریکی و خواص مکانیکی پایداری طولانی مدت، مواد عایق برای پیری، انقباض و مقاومت در برابر فشار، همراه با کشش قوی، مقاومت پارگی خوب و مقاومت در برابر سایش آسان نیست. بنابراین، می توان اطمینان حاصل کرد که سیم پیچ حتی پس از چندین سال استفاده، ساختار محکمی دارد. و می تواند فشار اتصال کوتاه را تحمل کند.

3: حفاظت از محیط زیست
صدای عملکرد ترانسفورماتور بین 10 تا 20 دسی بل کمتر از استانداردهای ملی است. خیر
آلودگی محیط زیست در حین ساخت، حمل و نقل، ذخیره سازی یا بهره برداری اتفاق می افتد. کویل ها را می توان جدا کرد و بازیافت کرد که به محیط زیست آسیب نمی رساند، از محیط زیست محافظت می کند و با روند مطابقت دارد. از احتراق پشتیبانی نمی کند، می تواند بازدارنده شعله باشد، منفجر نمی شود و گازهای مضر زیر 750 درجه آزاد نمی کند.

4: صدای کم
برای برآوردن نیازهای متراکم جمعیت شهر برای سر و صدای بیشتر.

5: صرفه جویی در مصرف انرژی
استفاده از هسته سیم پیچ سه بعدی در فناوری طراحی ترانسفورماتور. ساختار هسته، بهبود فرآیند در-تحقیق عمیق، به طوری که ترانسفورماتور ولتاژ خشک بدون-تلفات بار، بدون-جریان بار و تلفات بار کاهش یافته است و می تواند در مصرف فولاد سیلیکونی و مس صرفه جویی کند، برای دستیابی به بهترین اثر صرفه جویی در انرژی با کمترین مواد.
با صنعت ترانسفورماتور توزیع چین هماهنگ است. جهت اصلی توسعه: اول،{1}}صرفه جویی در انرژی. کوچک سازی، دوم هوشمند است: سوم حفاظت از محیط زیست، چهارم بهبود قابلیت اطمینان است.

با استفاده از ساختار مثلثی سه بعدی، آرایش هسته ها به طور معقول تری ترکیب می شود و از سه قاب منفرد یکسان برای ترکیب یک مثلث متساوی الاضلاع سه بعدی- استفاده می شود. مدارهای مغناطیسی سه فاز کاملاً متقارن و متساوی الاضلاع هستند که تعادل منبع تغذیه سه فاز را تضمین می کنند و مقاومت مغناطیسی را تا حد زیادی کاهش می دهند و جریان تحریک و عدم تلفات بار به میزان قابل توجهی کاهش می یابد.

هر فریم منفرد از چند سیم پیچ پیوسته نوارهای ذوزنقه ای با عرض های مختلف تشکیل شده است. هنگام سیم پیچی، سیم پیچ مخصوص به طور خودکار تسمه مواد را به یک سمت منتقل می کند و یک سیم پیچی نامتقارن انجام می دهد به طوری که سطح مقطع با زاویه 30 درجه متمایل می شود. این تضمین می کند که وقتی سه قاب منفرد مونتاژ می شوند، سطح اتصال خوب است.

اتصالات مونتاژ همه به طور ویژه طراحی شده اند تا اطمینان حاصل شود که هسته سیم پیچ در طول بازپخت تغییر شکل نمی دهد. شکل دادن و غیره

مزایای این ساختار عبارتند از:

●اثر صرفه جویی قابل توجه در مصرف انرژی: هسته سیم پیچ مثلثی سه بعدی بدون درز است، یعنی منطقه مصرف انرژی بالایی ندارد و می توان از ویژگی های نفوذپذیری مغناطیسی بالا- مواد هسته با کیفیت بالا به طور کامل استفاده کرد تا تلفات ناشی از شکاف هوایی ایجاد شده در محل اتصال را به حداقل برساند.

● کوچک سازی: ضریب استفاده از فضا بالا است و ترانسفورماتور یک ساختار مثلثی را اتخاذ می کند، بنابراین حجم کمتر از ترانسفورماتور معمولی است، ساختار فشرده است، ظاهر زیبا و مساحت کوچک است.

●صدای کم: از آنجایی که هسته زخم مثلثی سه‌بعدی با پیچیدن چند نوع نوار ذوزنقه‌ای به‌ترتیب تشکیل می‌شود، نوارهای فولادی سیلیکونی کاملاً پیچیده می‌شوند و جهت رسانای مغناطیسی نوار فولادی سیلیکونی کاملاً مطابق با جهت است.

هسته مغناطیسی هسته آهنی و ارتعاش در حین کار کم است. این می تواند نویز ناشی از مدار مغناطیسی ناسازگار هسته آهنی روی هم را حل کند و می تواند نویز را به حداقل برساند.

سیم‌پیچ‌های ولتاژ بالا از مواد کاغذی NOMEX® برای سیم‌های مسی آزاد-با اکسیژن کم،{{2}رسانایی بالا-و سیم‌های مسی با ولتاژ پایین-از نوع فویل-نوع (ورق‌های مسی) استفاده می‌کنند، که توسط یک ساختار سیم پیچی{6}7} اختصاصی تولید می‌شود. ماشین سیم پیچ.

سیم‌پیچ ولتاژ بالا ساختاری از نوع کیک است و برای افزایش اتلاف گرما و مقاومت در برابر اتصال کوتاه سیم‌پیچ استفاده می‌کند-

سیم پیچ نوع فویل زاویه مارپیچ سیم پیچ سیم پیچ شده را خنثی می کند، توانایی مقاومت در برابر مدارهای کوتاه-و توانایی مقاومت در برابر ضربات صاعقه را بهبود می بخشد. فویل مسی و ردیف خروجی بر روی سکوی جوش توسط دستگاه جوش قوس هیدروژنی جوش داده می شود. درز جوش محکم و قابل اعتماد است. ردیف خروجی با فیکسچر مخصوص قفل می شود تا ردیف خروجی سیم پیچ زخمی اجرا نشود. دستگاه سیم پیچ دارای دستگاه کشش است، تعداد خزها توسط رایانه کنترل می شود، سیم پیچ ها از دقت بالایی برخوردار هستند و اندازه آن نیازهای تکنولوژیکی را برآورده می کند. یک یا چند کانال هوا را می توان تنظیم کرد تا گرما را به سرعت دفع کند تا نیاز افزایش دما را برآورده کند.

طراحی فوق اتلاف گرما را بهبود می بخشد و به هدف افزایش مقاومت مکانیکی و استحکام الکتریکی دست می یابد.

NOMEX^®کاغذ هم برای عایق بین لایه ای و هم برای عایق انتهایی استفاده می شود. پس از پخت مکرر، اشباع فشار خلاء و پخت، سیم پیچ یک کل را تشکیل می دهد.

بدنه دارای ساختار فشرده سازی پد است و مجهز به یک پیچ کششی و یک میخ فشاری است تا اطمینان حاصل شود که سیم پیچ نیروی فشار کافی در جهت محوری دارد.

بین سیم پیچ ولتاژ پایین و هسته آهنی، یک عایق مهندسی خوب ثابت شده است، از مواد به عنوان صفحه پشتیبانی استفاده می شود، یعنی سیم پیچ است و هسته آهنی سفت می شود. یک پد سیلیکونی بین سیم پیچ و بلوک فشار قرار می گیرد تا سیم پیچ را فشرده کند و یک بافر الاستیک بین گیره هسته و سیم پیچ برای کاهش صدای ترانسفورماتور قرار می گیرد.

با استفاده از تجهیزات پیشرفته VPI و فناوری اشباع فشار خلاء، UL اشباع الانتاس آلمانی با کیفیت بالا و NOMEX US را شناسایی کرد.^®کاغذ برای تشکیل یک سیستم عایق هیبریدی برای دستیابی به مقاومت در برابر رطوبت و یکپارچگی ارگانیک محصولات و کاهش بیشتر سر و صدای محصول.

پارامترهای عملکرد SG(B)11-RL
